Z5 "variwell"

Der Z5 ist vor allem in Norddeutschland ein beliebter, klassischer Hohlfalzziegel. Keinen anderen Dachziegel von Jacobi-Walther erhalten Sie in einem so großen Spektrum aus Farben und Veredelungen. Seit seiner Einführung im Jahr 1920 haben wurde der langlebige Hohlfalzziegel in Premium-Qualität konsequent weiterentwickelt und für den Einsatz auf Ihrem Dach optimiert.

Aufgrund seiner geschwungenen Form sowie der perfekten Abschlüsse an Ecken, Kanten und Flächen ist der hochwertige Hohlfalzziegel der Spitzenklasse ideal für die Wasserableitung geeignet und trotzt jeder Wetterlage. In der Ausführung Geradschnitt erhalten Sie ein stimmiges Deckbild, nicht nur im Denkmalschutz.

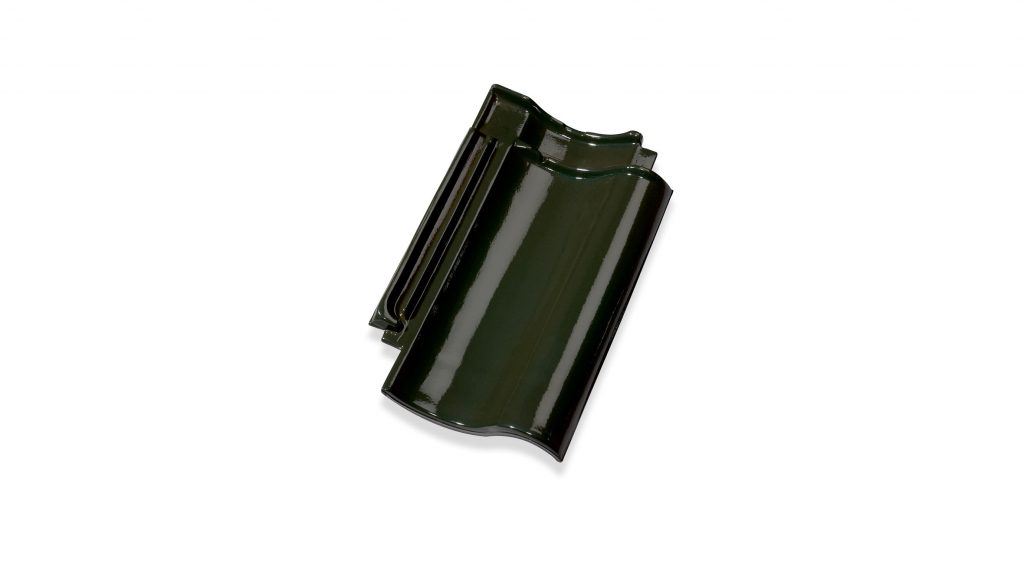

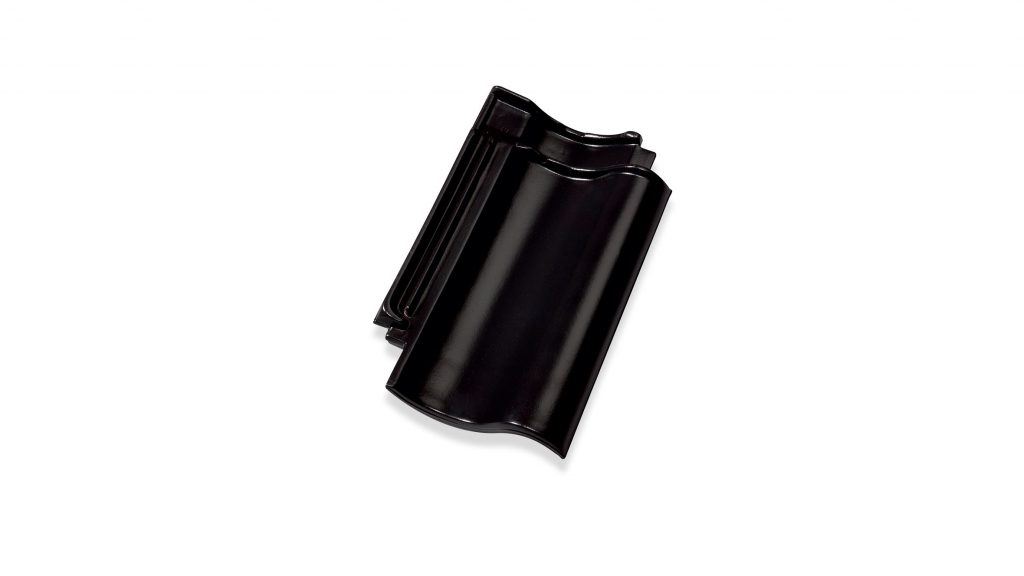

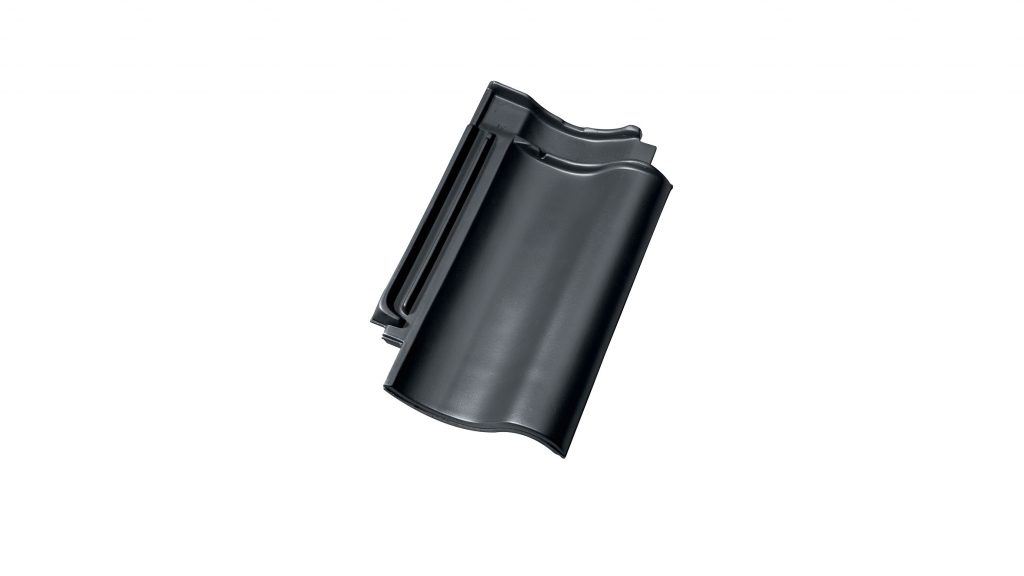

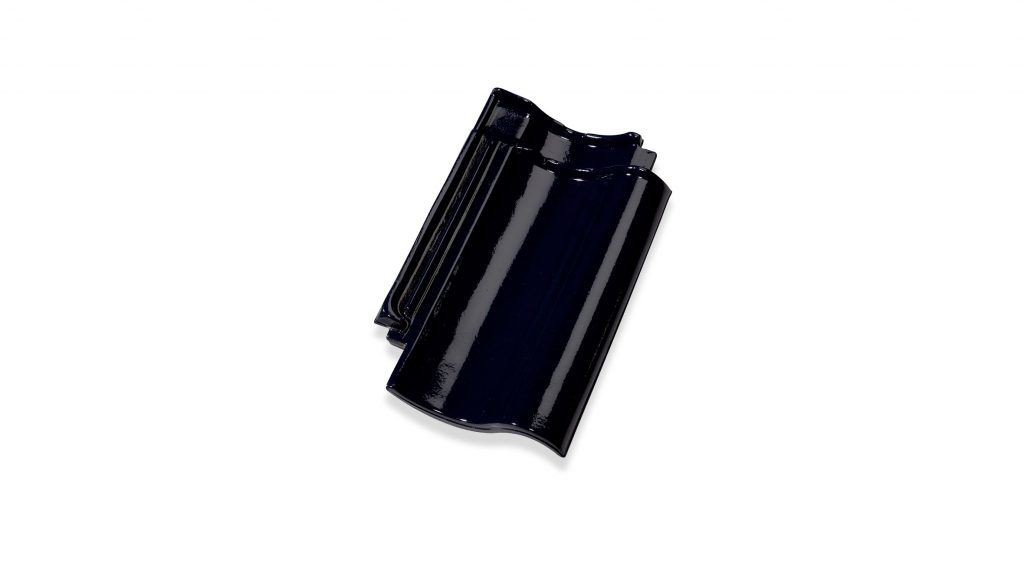

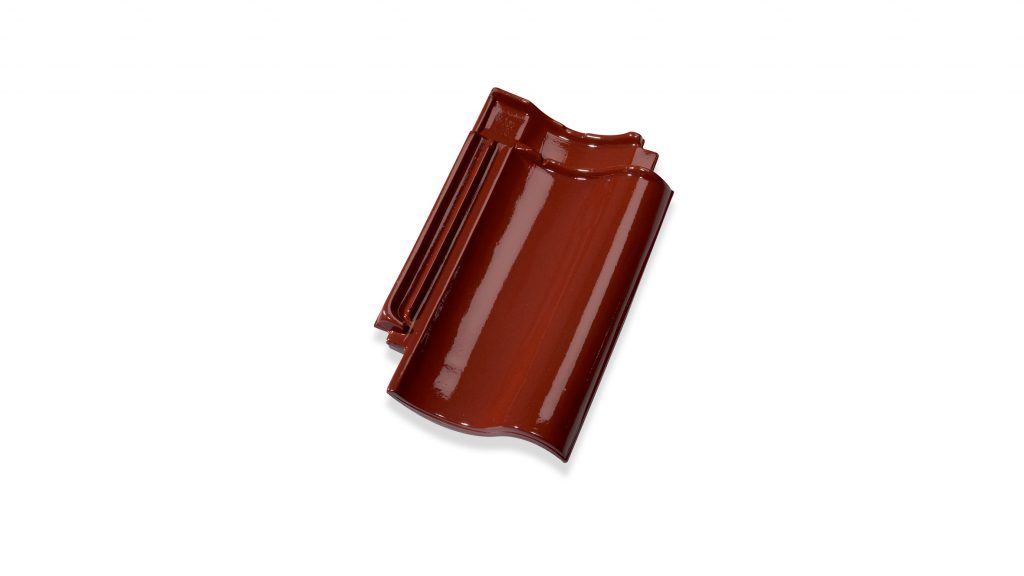

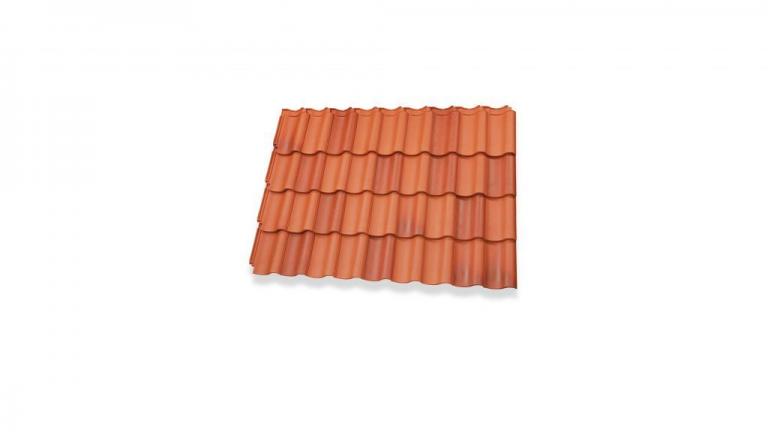

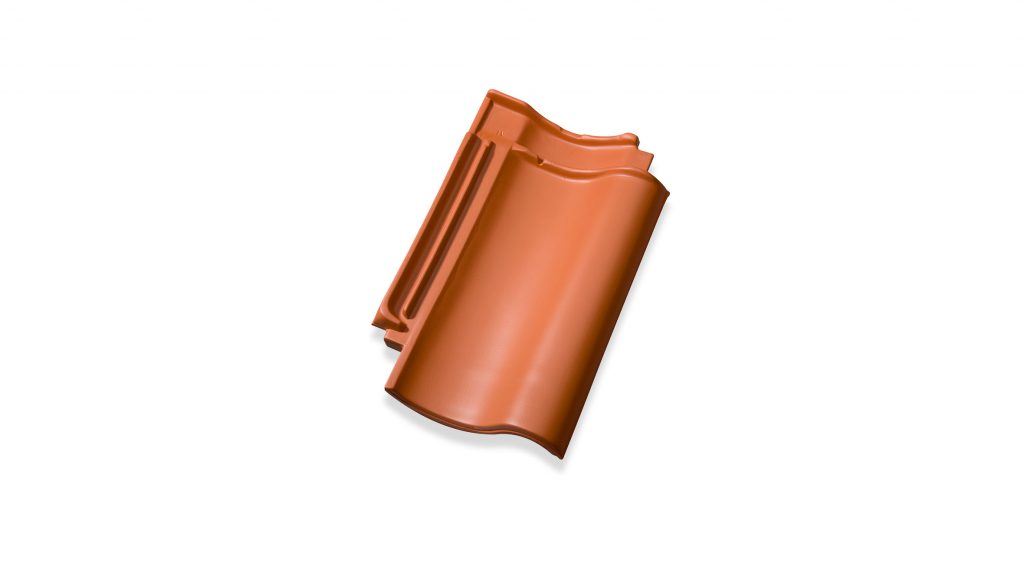

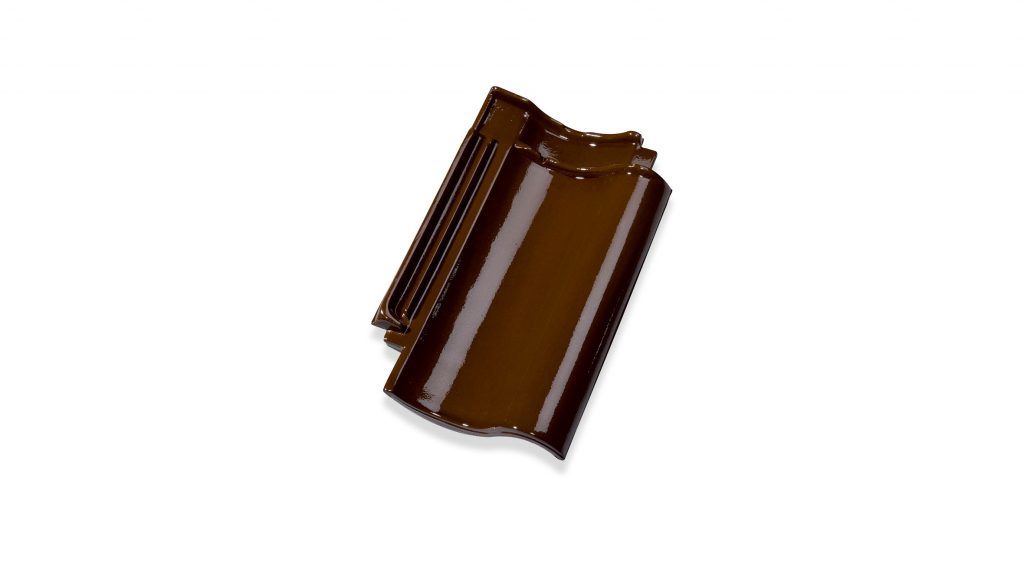

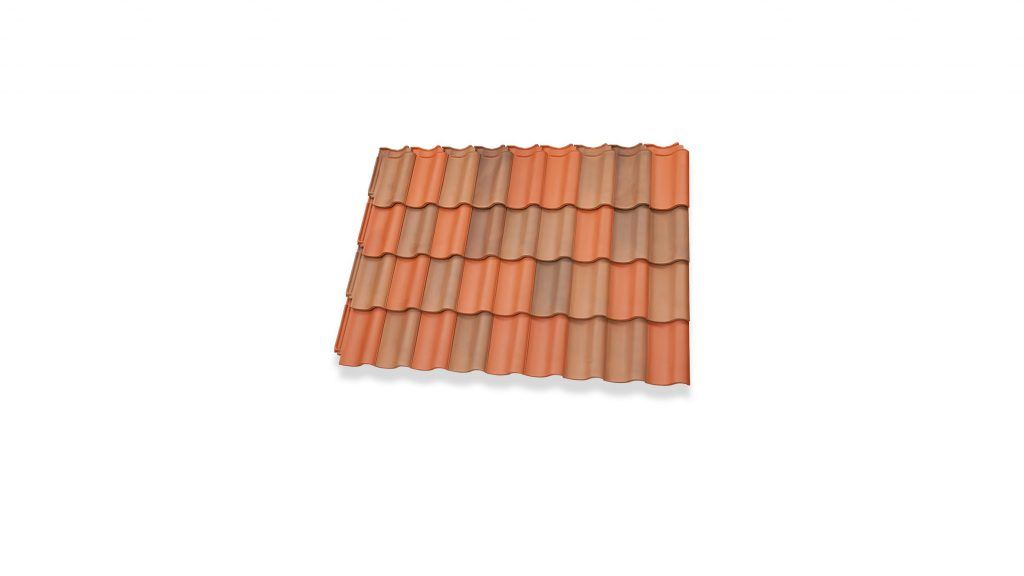

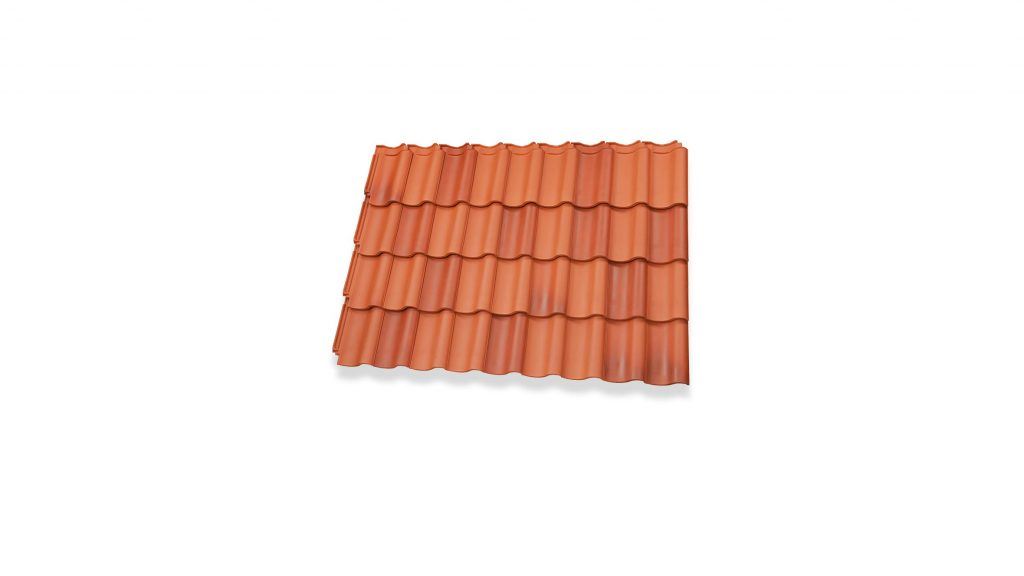

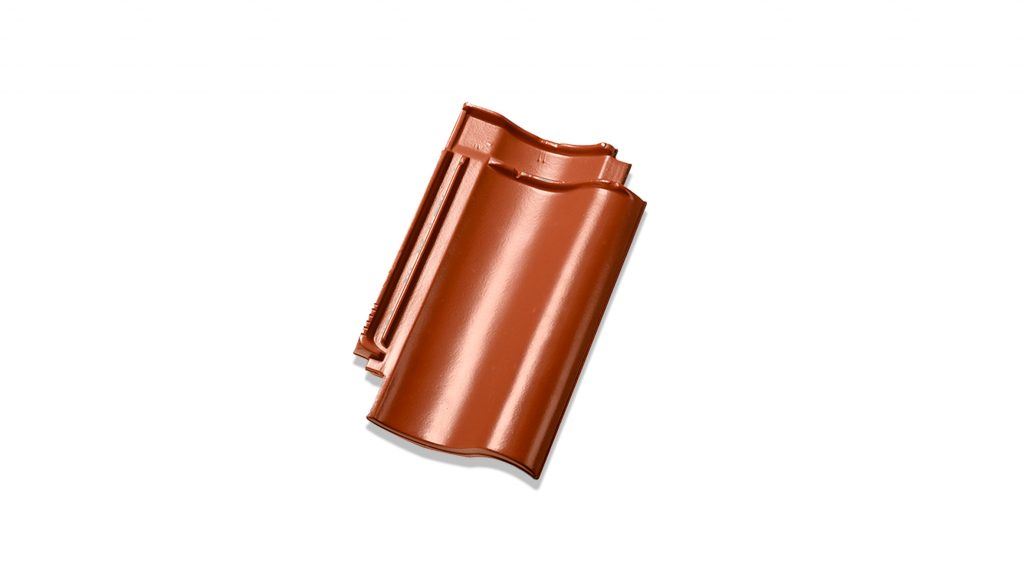

Farbauswahl

Technische Details

Gesamtmaß	27,6 x 45,0 cm
Gesamtmaß Collection Avantgarde	27,3 x 44,4 cm
Decklänge (DL)	33,8 - 35,8 cm
Decklänge (DL) Collection Avantgarde	33,0 - 35,0 cm

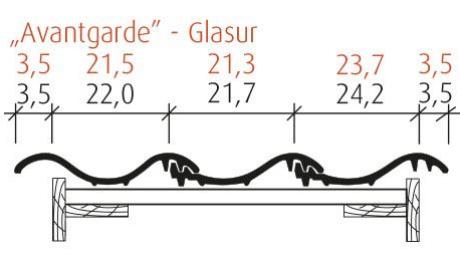

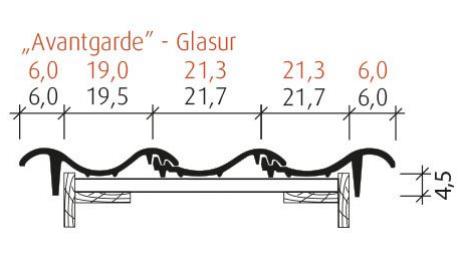

Deckbreite (DB)	21,7 cm
Deckbreite (DB) Collection Avantgarde	21,3 cm
Stückbedarf pro m²	12,9 - 13,6
Stückbedarf pro m² Collection Avantgarde	13,4 - 14,1
Gewicht pro Stück	ca. 4,0 kg
Regeldachneigung	≥ 22°

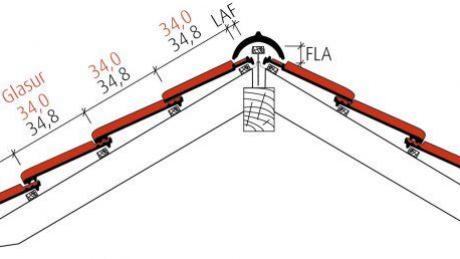

Latten-Abstand-First (LAF) in mm

Firstziegel / Dachneigungen	15°	20°	25°	30°	35°	40°	45°	50°
F1	80	75	65	55	50	45	35	-
F1v	90	90	80	75	65	65	60	55
F6v	100	90	85	75	70	65	60	50
F9	80	75	75	65	55	55	55	45
F16	95	85	80	75	70	65	60	60

First-Latten-Abstand (FLA) in mm

Firstziegel / Dachneigungen	15°	20°	25°	30°	35°	40°	45°	50°
F1	110	105	105	90	90	85	80	-
F1v	140	135	130	125	115	110	100	90
F6v	140	130	120	115	110	100	95	90
F9	110	110	100	95	85	80	75	75
F16	130	120	110	110	95	90	80	80
